Réf: 5873 Ajouté le : 23/04/2025

GAMA

Gama Ensemble De Pose De Diffuseurs Et Capots Pour Flacons Avec Robot Staubli T

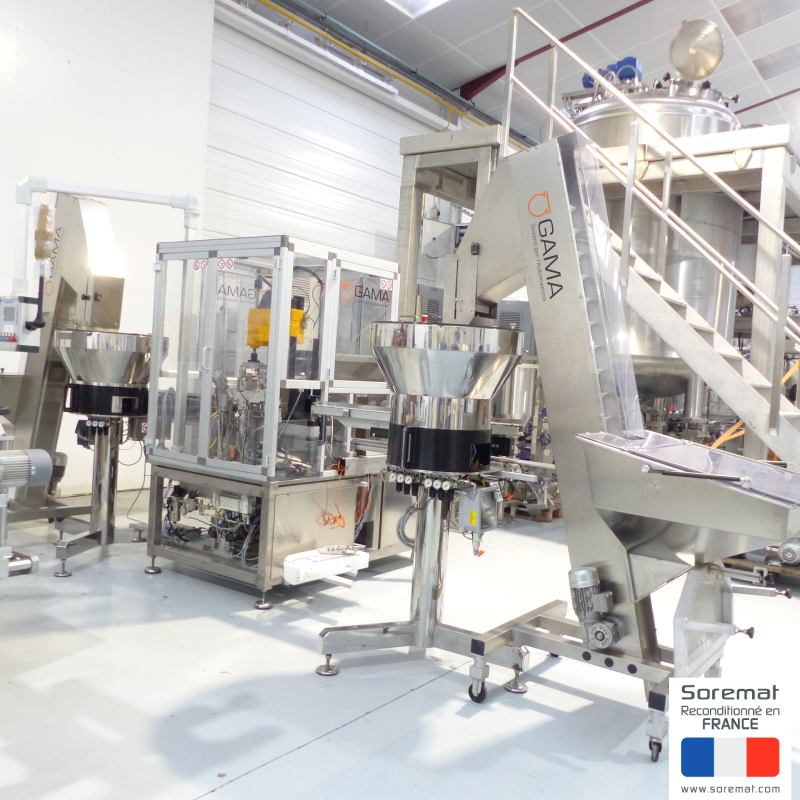

Machine de dépose de diffuseurs et capots orientés comprenant :
- 1 bâti machine équipé d'un plateau de transfert 8 postes des boîtiers et d'un robot Staubli type Scara (2 axes)

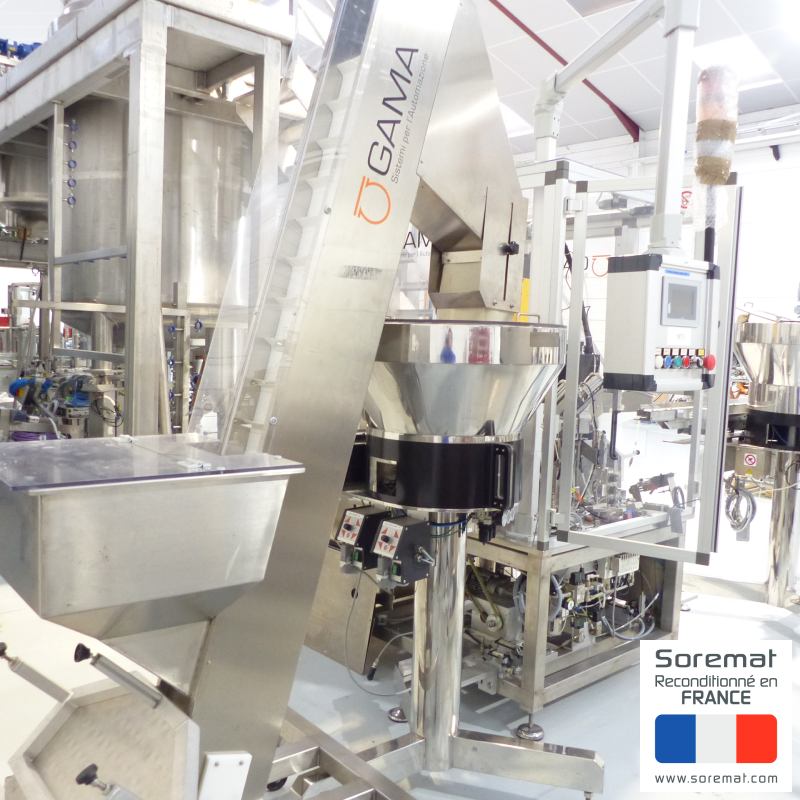

- 1 alimentation par bol et rail vibrant des diffuseurs
- 1 élévateur à taquets pour alimenter le bol vibrant

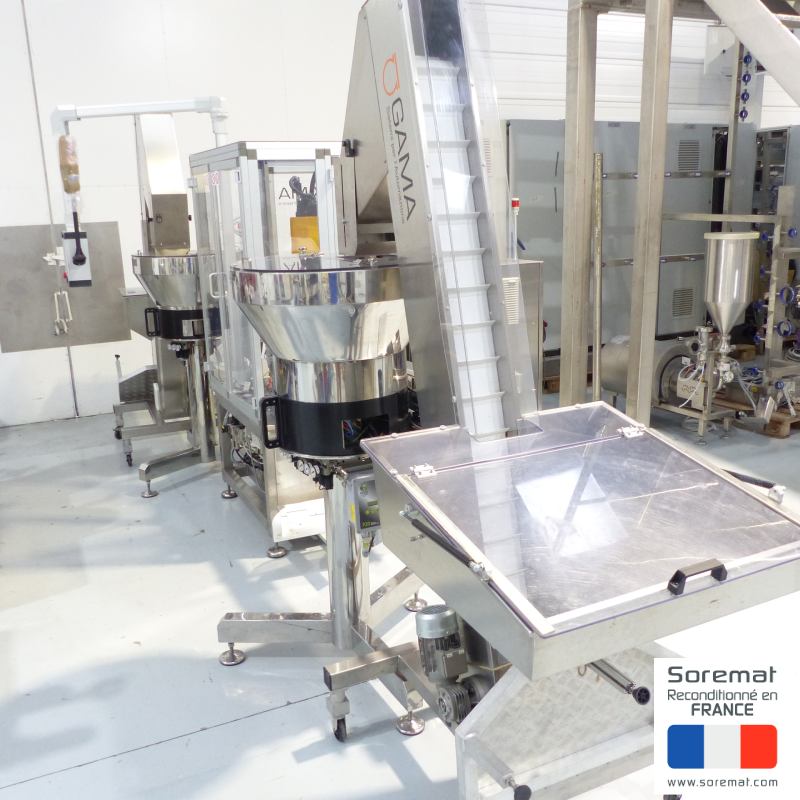

- 1 alimentation par bol et rail vibrant des capots
- 1 élévateur à taquets pour alimenter le bol vibrant
- 1 armoire électrique inox pour la commande de la machine
- 1 bras articulé pour commande HMI
- Des cellules de contrôle du process
- 1 élévateur à taquets pour alimenter le bol vibrant
- 1 poste d'éjection des produits non conformes
- 1 cellule de charge maxi boîtier en cas d'arrêt machines avals et redémarrage automatique.
Principe de fonctionnement :
Le convoyeur transporte les boîtiers pleins vers la machine qui est équipée de cellule mini de charge boîtier. Lorsqu'il y a suffisamment de boîtiers sur le convoyeur, la machine se met en fonctionnement en indexant les boîtiers au pas de 1. Les 2 alimentateurs préposés à l'alimentation des diffuseurs et capots sont prêts avec les rails pleins (les diffuseurs sur le côté gauche et capots sur le côté droit).

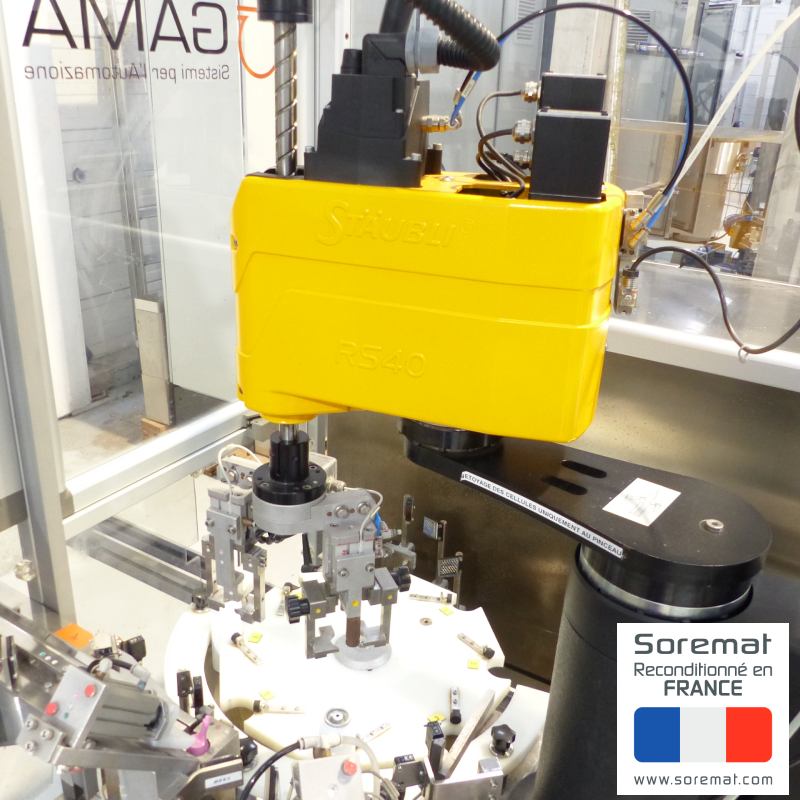

Le robot Staubli va prendre en simultané un diffuseur et un capot qu'il va ainsi déposer sur les deux postes en simultané (le diffuseur sur la valve du boîtier et le capot sur le boîtier équipé du diffuseur) puis pendant le transfert le robot va reprendre un diffuseur et un capot, etc.
Alimentation électrique : 3 x 400 V + N + T
Alimentation pneumatique 6 bar air propre

---
